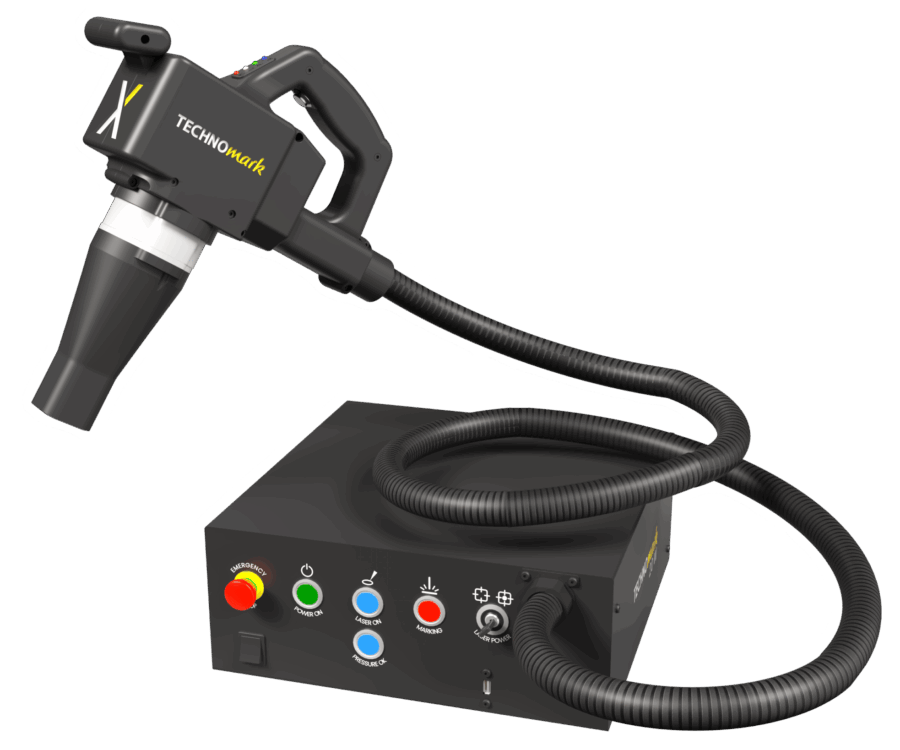

GX MATE



ポータブル ファイバーレーザー刻印機


GX MATE


運搬用トロリーとカスタマイズ可能なノーズにより、あらゆるサイズの部品にマーキングできるポータブルレーザー

GX Mateは、現場でダイレクトに産業用トレーサビリティ・マーキングを行えるよう設計された、革新的なポータブルファイバーレーザー刻印機です。 運搬用トロリーによるスムーズな移動と、わずか約3kgの軽量マーキングヘッドにより、固定マーキングステーションに持ち込めない大型・重量ワークや、手が届きにくい箇所の部品にも高精度かつ効率的なマーキングが可能です。 特許出願中のエアプレッシャーシステムにより、安全なクラス1レーザーを実現。保護メガネなどの追加安全保護具を必要とせず、あらゆる産業環境で安全かつ快適にご使用いただけます。
  ↓↓↓カタログ請求、製品動画はこちらから↓↓↓
カタログ請求
動画を見る

【製品の特長】

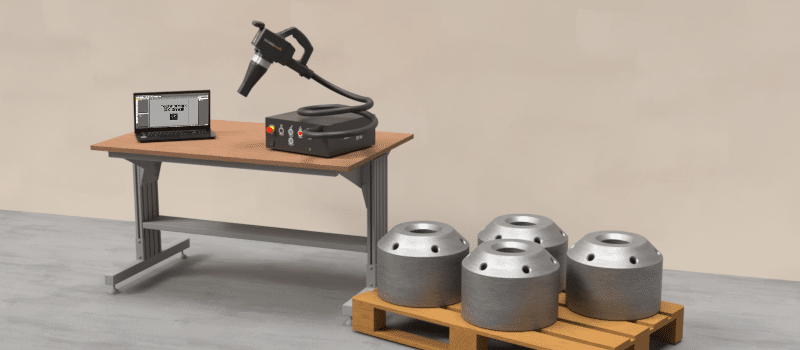

自由な可動性とポータブル性


人間工学に基づいた2つのハンドルにより、手持ちで狙った位置へスムーズにセット可能。ヘッド～コントローラー間の3mロングケーブルと運搬用トロリーで工場内を自在に移動でき、移動できない大型部品や据付設備へ直接マーキングが行えます。

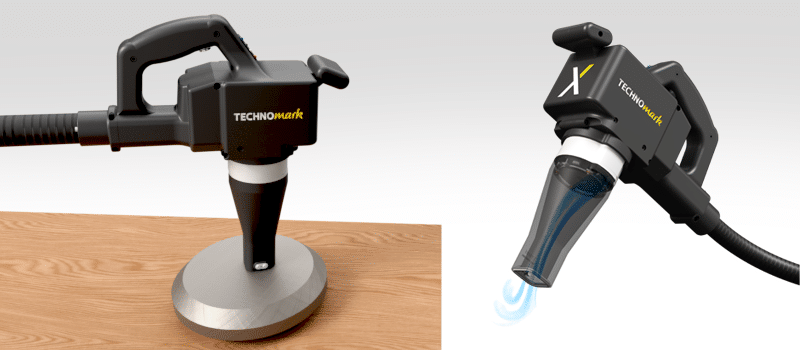

完全安全設計 / クラス1レーザー


特許出願中のエアプレッシャーシステムを搭載。ノーズとワーク表面の密着状態を空気圧で自動検知し、万が一のエア漏れ時には瞬時にレーザー照射を停止します。保護メガネ不要のクラス1レーザーで、作業者の安全を確実に保護します。

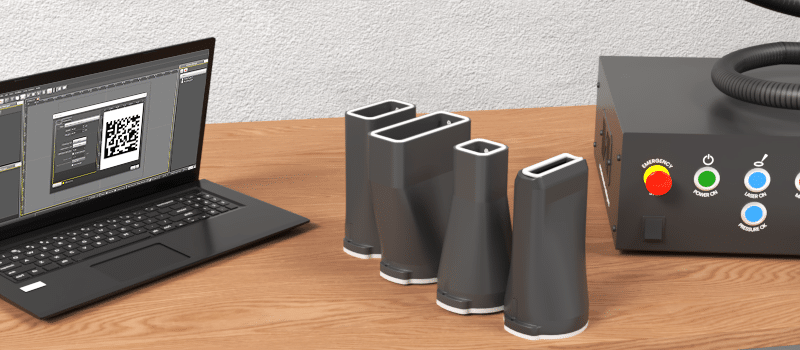

交換式・カスタム対応ノーズ


ワーク表面に密着してレーザー光の拡散を防ぐとともに、適正な焦点距離を自動保持。標準で25×25mmと100×30mmの2種類のノーズが付属。オプションノーズ（60×25mm、60×10mm）や、ワーク形状に応じた100%カスタムノーズの製作にも対応します。

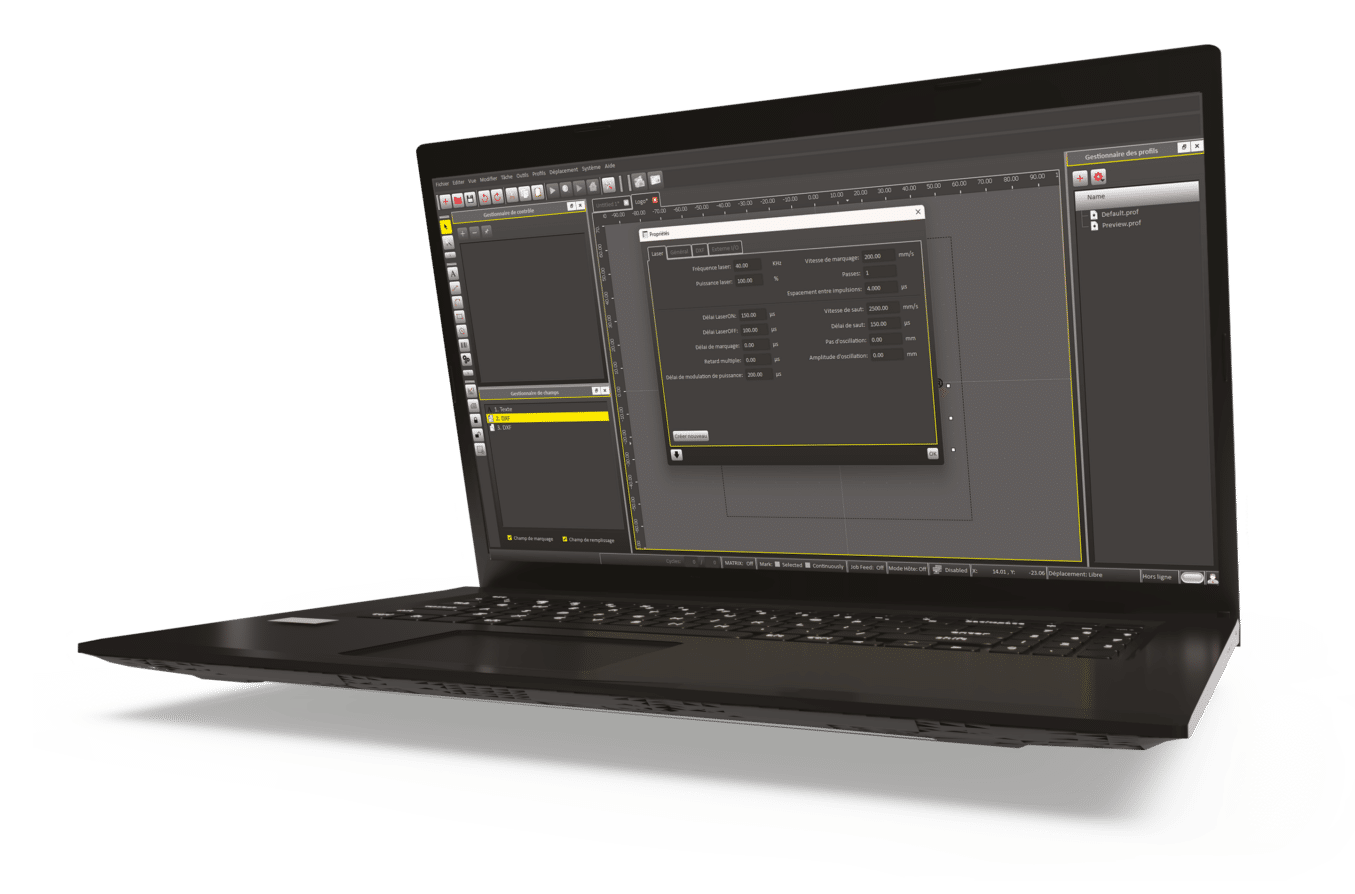

先進のソフトウェアとリアルタイム表示


ヘッド部のステータスランプで動作状況（エア供給、エア圧力、マーキング中、光源作動）を一目で確認。直感的なPCソフトウェアにより、社内ネットワーク連携、CSV/SQLデータ取込、2Dコード（QR・データマトリクス）やロゴの刻印にも柔軟に対応します。

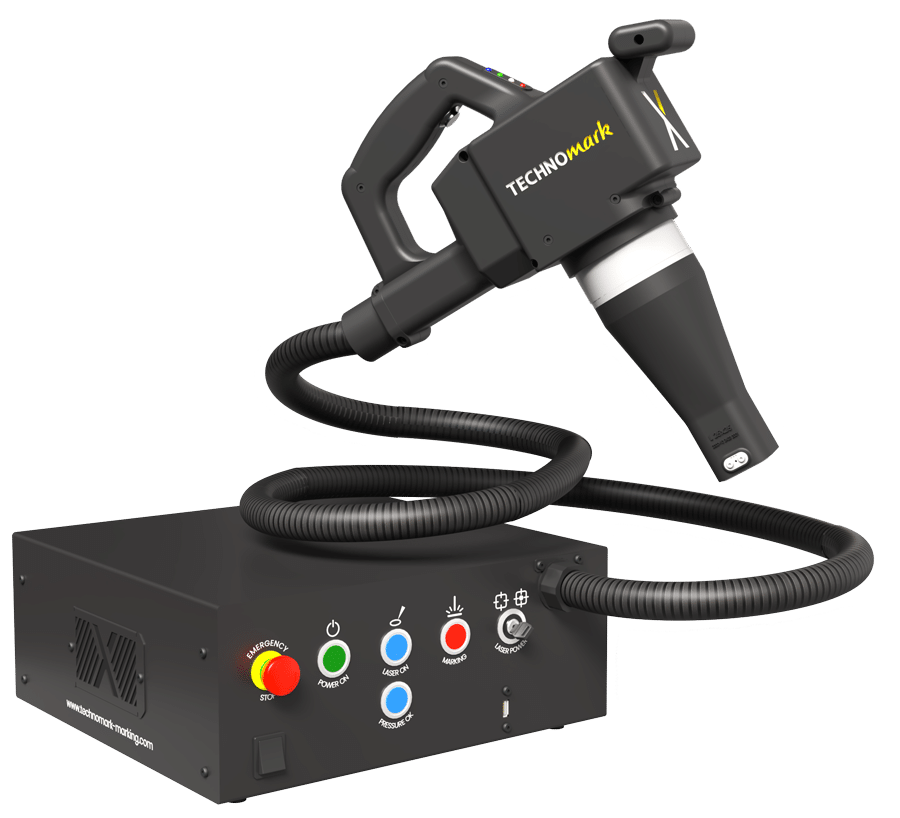

GX MATE 仕様

仕様・寸法

マーキングヘッド寸法：
355 × 110 × 388 mm（ノーズ装着時）
マーキングヘッド重量：
約2.9 kg（ヘッド単体）
コントローラー寸法：
360 × 389 × 151 mm
総重量（コントローラー含む）：
14.8 kg（コントローラー部：11.7 kg）
ケーブル長：
3 m（ヘッド～コントローラー間）
レーザー光源 / 出力：
クラス1 ファイバーレーザー / 20W または 30W（波長 1060〜1085 nm）
マーキングウィンドウ：
標準 25×25 mm、100×30 mm（OP：60×25 mm、60×10 mm、カスタム）
必要供給エア圧力：
6 〜 8 bar
電源 / 接続ポート：
100/240 VAC - 50/60 Hz / イーサネットポート、USBポート

オプション一覧

運搬用トロリー
運搬用トロリー
交換式ノーズ
交換式ノーズ（各種サイズ）
特殊治具・カスタムノーズ対応
特殊形状カスタムノーズ
集塵機
集塵機
バーコードリーダー
バーコードリーダー
